產(chǎn)品名稱：鈮棒，鈮合金棒
牌號：Nb1.Nb2
執(zhí)行標(biāo)準(zhǔn)：GB/T14842-2007
純度：≥99.95%
規(guī)格：Φ3.0~Φ100mm
狀態(tài)：退火態(tài)(M) 或 硬態(tài)(Y)；

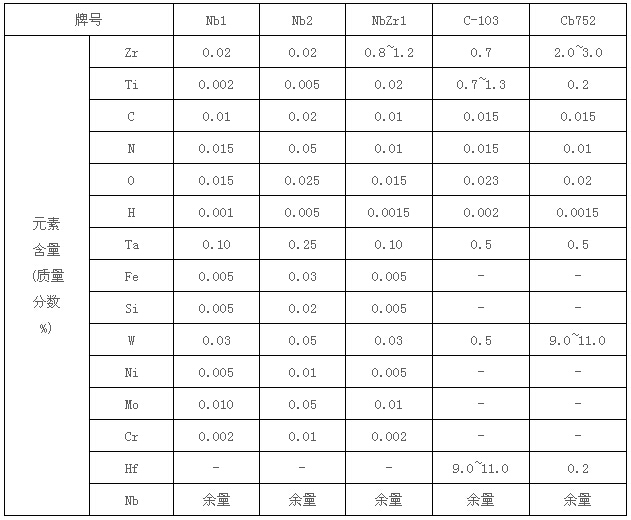

1、成分要求：
2、公差范圍：
| 直徑或邊長 | 直徑或者邊長允許偏差 | 長度 | 定尺長度 允許偏差 | |||
| 鍛棒 | 擠棒 | 軋棒 | 磨棒 | 200~1500 | +5 | |
| 3.0~4.5 | ±0.05 | —— | ±0.05 | —— | 200~1500 | |
| >4.5~6.5 | ±0.10 | —— | ±0.10 | —— | 200~1500 | |
| >6.5~10.0 | ±0.15 | —— | ±0.15 | —— | 200~1500 | |
| >10.0~16.0 | ±0.20 | —— | ±0.20 | —— | 200~2000 | +20 |
| >16.0~18.0 | ±1.0 | —— | —— | ±0.30 | 200~2000 | |
| >18.0~25.0 | ±1.50 | ±1.0 | —— | ±0.40 | 200~2000 | |
| >25.0~40.0 | ±2.0 | ±1.5 | —— | ±0.50 | 200~2000 | |
| >40.0~50.0 | ±2.50 | ±2.0 | —— | ±0.60 | 200~2000 | |
| >50.0~65.0 | ±3.00 | ±2.0 | —— | ±0.80 | 200~2000 | |
| >65.0~150 | ±4.00 | ±3.0 | —— | ±1.00 | 200~1000 | |

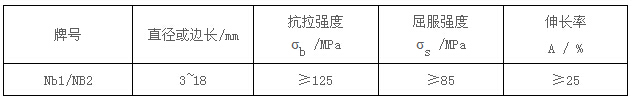

3、機械性能：
用途：鈮合金棒、絲材由于其高熔點、耐腐蝕、冷加工性能好等特性，廣泛應(yīng)用于化學(xué)、電子、航空和航天等領(lǐng)域。鈮及鈮合金棒材被用作航空發(fā)動機的結(jié)構(gòu)材料和火箭噴嘴、反應(yīng)堆內(nèi)部元件和包套材料、制作耐硝酸、鹽酸或硫酸腐蝕條件下的各種耐腐蝕零部件。在鈮中加入鋯可明顯提高材料的抗氧化性能和強度，鈮及鈮鋯合金絲材被大量用于制造高壓鈉燈及電解電容器陽極引線。
外觀質(zhì)量：冷加工和退火態(tài)棒材表面應(yīng)無裂紋，折疊，氣孔，金屬和非金屬夾雜物，重皮，殘留潤滑劑，氧化物及其他臟污。
熱加工態(tài)棒材表面應(yīng)無裂紋，折疊，重皮等影響后續(xù)加工的缺陷存在。
棒材表面允許有深度不超過直徑公差之半的溝紋。凹坑，擦傷，劃痕，允許有經(jīng)矯直時形成的螺旋條紋和輕微鍛痕。
